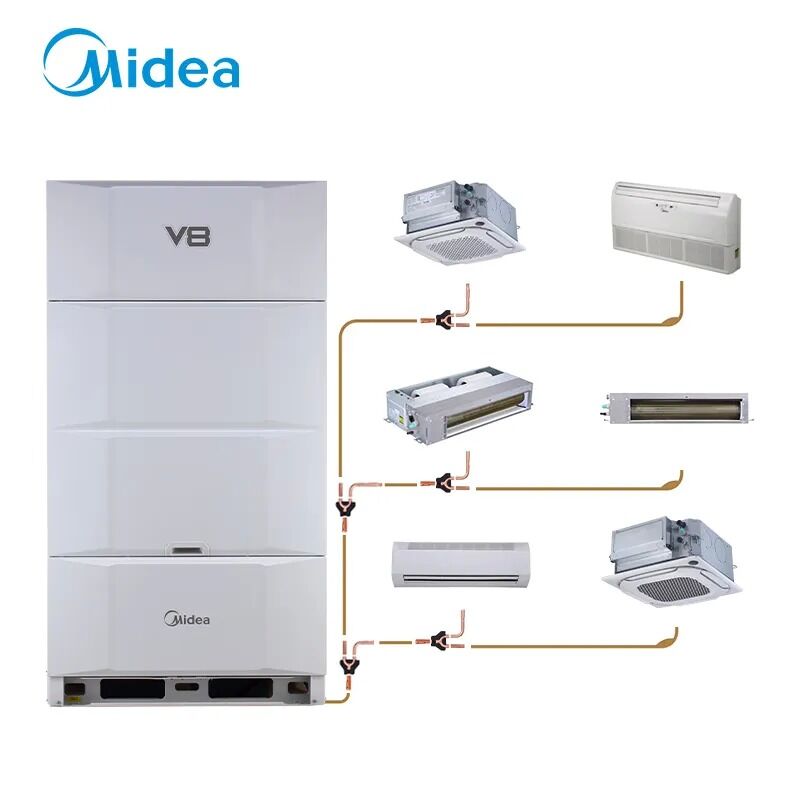

Midea VC Max Système VRF à refroidissement uniquement par décharge à la surface
Rédéfinition de la simplicité dans le refroidissement commercial
Conçu spécialement pour les immeubles de moyenne hauteur qui nécessitent des performances sans complexité.La série VC Max (module unique de 8 à 30 ch, 32 à 90 ch de combinaison de plusieurs modules) élimine complètement cette inefficacité.
En supprimant les soupapes d'inversion et les conduites de récupération de chaleur de la conception, le système réduit le nombre total de composants, raccourcit les procédures de maintenance,et réduit l'investissement initial tout en conservant les commandes intelligentes qui définissent la plateforme V8.
Au cœur se trouve le META 2.0, un algorithme à trois variables qui équilibre continuellement la distribution du réfrigérant, les paramètres thermiques,et les vitesses de ventilation, offrant une amélioration annuelle de l'énergie de plus de 28% par rapport aux stratégies de contrôle traditionnelles.
Deux configurations de puissance couvrent les normes mondiales d'électrification: la version standard (380-415V/50(60) Hz) pour les marchés internationaux,et version pour l'Amérique latine (220V/60Hz) adaptée aux spécifications régionales du réseau, toutes deux connectées directement à l'alimentation du site sans transformateurs externes.
Les performances de refroidissement demeurent stables à -15°C à 55°C ambiants, la plus large enveloppe de refroidissement de sa catégorie, soutenue par la compatibilité avec 12 facteurs de forme des unités intérieures et plus de 100 modèles.
Points forts de la technologie
Hyperlien 2000m: communication par topologie universelle
Un circuit intégré de bus de communication interne permet des architectures de réseaux de chaîne de marguerite, d'arbre, d'étoile et d'anneau bien au-delà de la limitation de la chaîne de marguerite des systèmes conventionnels.La régénération de forme d'onde exclusive offre une immunité exceptionnelle contre le bruit, préservant l'intégrité des données dans les environnements de bâtiments électriquement bruyants.le réseau atteint tous les coins des structures commerciales de moyenne hauteur.
ShieldBox IP55: Stratégie de clôture totale
Un compartiment électrique hermétiquement scellé protège chaque circuit imprimé des dangers ambiants: humidité, sel dans l'air, poussière fine, pluie,et l'intrusion d'insectes sont tous rejetés à la limite de l'enclosLes dissipateurs de chaleur à micro-canaux refroidis par réfrigérant maintiennent les températures de jonction des semi-conducteurs dans une plage optimale, même lorsque l'air extérieur dépasse 50°C.Cette philosophie de protection a prouvé sa valeur dans les installations du désert, les zones côtières tropicales et les zones industrielles lourdes.
META 2.0 logique à trois variables + planification énergétique en 60 étapes
L'algorithme de commande fonctionne simultanément sur trois boucles d'optimisation: débit de réfrigérant, température d'alimentation et volume d'air intérieur, augmentant l'efficacité de l'ensemble du bâtiment de 28% ou plus chaque année.Soixante étapes de capacité supplémentaire (40-100%, réglable en incréments de 1%, aligne la sortie sur la demande en temps réel tout en maintenant le courant d'entrée en dessous des seuils des disjoncteurs.réduction des déchets électriques hors heures de travail.
55°C refroidissement extrême + architecture à courant continu complet
Le refroidissement nominal continu de -15°C à 55°C à la température extérieure, dépassant la limite de 52°C T3 que la plupart des concurrents considèrent comme leur limite supérieure.,Les ventilateurs intérieurs utilisent des moteurs CC sans pinceau avec une modulation de vitesse infinie, correspondant exactement à la charge et ne gaspillant rien.conversion d'une énergie électrique jusqu'à 20% inférieure à celle des moteurs à courant alternatif équivalents.
SuperSense 17 points de surveillance + réaction du capteur virtuel
Dix-sept points de mesure distribués suivent la pression, la température, la vitesse du réfrigérant et les caractéristiques de fonctionnement du compresseur sur l'ensemble du circuit.l'algorithme du capteur virtuel évalue le paramètre manquant à partir de données corréléesLe système, le compresseur, le moteur du ventilateur, le moteur de l'aéroglisseur et le moteur du ventilateur sont des éléments essentiels pour assurer un fonctionnement continu.et détection VC Max fournit l'assurance de temps de fonctionnement que les occupants commerciaux attendent.
12 catégories d'unités intérieures, plus de 100 configurations
Aucun autre modèle de la famille V8 ne correspond à l'étendue de la compatibilité des équipements intérieurs de VC Max12 facteurs de forme couvrant les cassettes de plafond, les unités à conduits, les appareils muraux, les appareils debout au sol,et types de combinaisonsLes concepteurs peuvent spécifier le type exact d'unité pour chaque espace: halls à plafond élevé, salles de serveurs compactes, bureaux ouverts, couloirs d'hôtel, salles de classe et espaces d'exposition au détail.Une seule plateforme extérieure satisfait un bâtiment entier.
Plateformes à double tension pour l'électrification mondiale
La version standard accepte l'alimentation à trois phases de 380 à 415 V à 50 Hz couvrant l'Europe, le Moyen-Orient, l'Afrique et la majeure partie de l'Asie.La version Amérique latine accepte 220V triphasé 60Hz conçu pour l'infrastructure de distribution d'énergie distincte de la régionDans les deux cas, aucun transformateur externe n'est nécessaire, ce qui élimine les coûts et le point de défaillance potentiel.
Une architecture de refroidissement avec une intelligence complète
L'élimination du cycle de la pompe à chaleur élimine la complexité mécanique: moins de vannes, moins de joints de tuyauterie, moins de fuites potentielles, tout en conservant tous les avantages numériques de l'écosystème V8.Contrôle de la température zone par zonePour les installations nécessitant exclusivement un refroidissement, la protection contre le condensateur Gold Fin, la connectivité BMS via Modbus et BACnet, ainsi que l'optimisation de l'efficacité META 2.0, demeurent les normes.VC Max offre une valeur maximale par dollar investi.
Scénarios d'application et déploiement régional
VC Max est déployé dans les VRF de bureaux, les solutions VRF hôtelières, les systèmes VRF scolaires, les systèmes VRF hospitaliers et les développements de vente au détail / commerciaux dans le monde entier.
Au Moyen-Orient, les approbations de la SASO/ESMA/CCG valident le système pour le déploiement dans le Golfe,Pendant ce temps, la capacité de refroidissement à 55 °C et la protection contre le sable IP55 de ShieldBox sont adaptées aux climats extrêmes de la péninsule arabique..
Les projets latino-américains bénéficient de la configuration 220V/60Hz spécialement conçue, éliminant la conversion de tension et assurant des performances tropicales fiables.
Les installations en Asie du Sud-Est tirent parti des températures des moussons tropicaux, du revêtement côtier Gold Fin et de la communication longue distance d'HyperLink pour les grands complexes à usage mixte.
En Afrique et en Europe, la durabilité de ShieldBox répond à divers défis climatiques, le marquage CE satisfait aux exigences européennes de conformité et le système est conforme aux objectifs énergétiques LEED/BREEAM.
Certifications: CE • IP55 • SASO • ESMA • Norme du CCG • UL Anti-corrosion • LEED prêt • BREEAM prêt • TÜV SÜD • ISO 9001/14001/45001
Spécifications techniques
| Plage de capacité |
8 à 30 ch (singles); 32 à 90 ch (combinaison) |
| Type de système |
VRF à refroidissement par décharge supérieure seulement |
| Système de contrôle |
Contrôle intelligent à trois variables META 2.0 |
| La communication |
Hyperliens de toute topologie, jusqu'à 2 000 m |
| Protéger |
ShieldBox IP55 entièrement fermé |
| Plage de refroidissement |
-15°C à 55°C dans l'environnement |
| Max. Longueur des tuyaux |
1,100 m |
| Différence de hauteur maximale |
110 m |
| Gain d'efficacité énergétique |
Amélioration annuelle de plus de 28% par rapport à la méthode classique |
| Puissance en veille |
3.5W ultra-faible |
| Capteurs |
SuperSense 17 + sauvegarde du capteur virtuel |
| Réduction des effectifs |
Quadruple (unité, compresseur, ventilateur, capteur) |
| Unités intérieures |
12 types, plus de 100 modèles |
| Puissance (norme) |
380-415V/3Ph/50 ((60) Hz |
| Puissance électrique (LATAM) |
220V/3Ph/60Hz |
Unités intérieures disponibles
- Une cassette à sens unique
- Cassette à deux voies
- Une cassette compacte à quatre voies
- Cassette à quatre voies
- Le conduit d'arc
- Duct statique moyen
- Duct statique élevé
- Monté sur le mur
- Le sol debout
- Plafond et plancher
